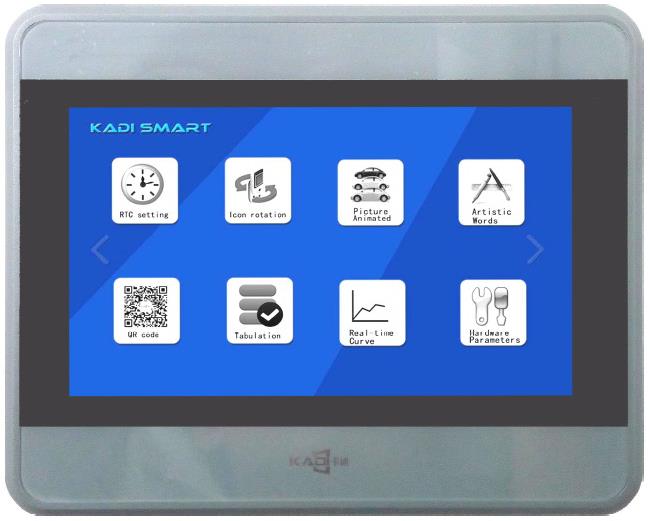

7寸高亮工业串口屏（阳光下可视）/深圳卡迪电子科技有限公司下载资料
tft液晶屏厂家深圳卡迪电子科技有限公司自主创新开发的一款功能强大的串口屏开发调试软件。用户美工UI图片设计好后，直接导入到软件中进行编辑配置，例如：开机动画、各个画面按钮跳转关系、文本信息配置等。总体来说，只要美工图片完善后，开发者将其导入到KISS中，然后进行各种控件配置，基本上完成了界面的95%程序量。用户剩余的工作就是串口监听屏幕上传的ID值，解析当前哪些按钮ID被按下。若需要显示对应的文字和曲线，直接针对文本ID和曲线ID进行数值发送。软件整体操作难度低，只需30分钟即可快速熟悉掌握。
硬件参数| 参数 | 数据 | 描述 |
|---|
| 颜色 | 64K(65,536)色 | R(5bit)*G(6bit)*B(5bit) |
| 显示尺寸(A.A) | 154.06mm（宽）x 85.92mm（高） | 800 x480 像素模式 |
| 分辨率 | 800 x 480 像素 | 支持 90 度/180 度/270 度旋转 |
| 背光亮度 | 500nits | 正常使用寿命 30000 小时，100 级亮度调节 |
| 触摸类型 | 电阻触摸 | 预留电容触摸接口 |
| 触摸屏误差 | ±0.5% | 运行时可校准 |
| 存储器 | 内置 128MB 存储，可通过 TF 卡外扩存储空间 | 内置存储器和 TF 卡均使用 FAT32 文件系统，内置存储器
可根据客户需求扩张到 256MB/1GB |
| RTC精度 | 1 秒/24 小时 | 25℃条件下，电池可保证 3 年以上时间使用 |
| USB(micro)接口 | 作 USB Device 使用 | 用于下载图片，字库，配置文件等到内部存储器 |
软件特性 | 参数 | 描述 |
|---|
| 软件平台 | 卡迪 KISS 组态开发系统软件 |
| 软件特性 | 支持多种控件操作 |
| 多种显示特效，如滑动显示，淡入淡出等 |
| 自定义通信协议内容 |
| PC 模拟操作，所见即所得 |
电性能参数 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 工作电压 | - | 4.5 | 12 | 36 | V |
| 工作电流 | VIN=+12V,背光亮度最大 | - | 340 | - | mA |
| VIN=+12V, 背 光 亮 度 关 闭 ，
standby 模式 | - | 80 | - |
mA |
| 串口波特率 | - | 1200 | 115200 | - | Bps |
| 串口模式 | N 8 1 |
| 串口电平 | RS485(兼容 RS232 接口） |
| 用户连接端子 | 6PIN_3.81mm/（8PIN_2.54mm ） |
工作环境和可靠性参数 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 工作温度 | 12V电压下，湿度 60% | -20 | +25 | +70 | ℃ |
| 存储温度 | - | -30 | +25 | +80 | ℃ |
| 工作湿度 | 25℃ | 10% | 60% | 90% | RH |
| 防护等级 | - |
| ESD 防护 | 接触放电 8KV |
| 其他认证 | RoHS，可根据客户要求过各类安规认证 |
接口定义:J1 连接器规格：6pin/3.81mm 直插 | 序号 | 参数 | 功能 |
| 1 | GND | 地 |
| 2 | A | RS485 信号端口 RS485+ |
| 3 | B | RS485 信号端口 RS485- |
| 4 | RXD | UART 接收端口 |
| 5 | TXD | UART 发送端口 |
| 6 | VIN | 电源输入正极 |
接口定义:J2 连接器规格：XH2.54-8P 立式 | 序号 | 参数 | 功能 |
| 1 | GND | 地 |
| 2 | GND | 地 |
| 3 | RXD | UART 接收端口 |
| 4 | RXD | UART 接收端口 |
| 5 | TXD | UART 发送端口 |
| 6 | BUSY | 无 |
| 7 | VIN | 电源输入正极 |
| 8 | VIN | 电源输入正极 |
注：J1、J2 根据实际需要选择其中一种接口。
产品命名规则 | (以 KD070ER012BT-800480 为例) |
| KD | 串口系列：KD:卡迪 KADI |
| 070 | 显示尺寸：3 位数字，显示窗口对角线尺寸，070 表示为 7.0 英寸 |
| E | 液晶亮度：E:>=800nits；H:500~800nits；N:<500nits |
| R | 触摸方式：R：电阻触摸；C：电容触摸；N：无触摸 |
| 01 | HMI 系列代码 |
| 2 | 串口方式：0：TTL；2：RS232；4：RS485；5：RS232+RS485；6：RS232+RS485+TTL；E：Internet |
| B | A：带外壳；B：无壳 |
| T | T：工业类 C：消费及商业类 K：特殊要求，如超宽温 (应用分类，查看备注) |
| 800480 | 显示分辨率，800480 代表分辨率为 800*480 |
备注： C系列：触摸屏和液晶屏以国内一线品牌为主，未经过老化筛选，成本极具竞争力，适合对品质和成本要求都极其苛刻的商业货高端消费类应用；
T系列：工业规格设计和生产，经过100%高温老化筛选，除开人为的物理损伤（比如触摸屏摔破），工业现场应用，年度返修率在千分之五以内；
K系列：在T系列设计基础上，通过屏的选择、特殊防护处理或试验筛选等措施，以满足特殊、苛刻的应
用需求； |
尺寸和包装 | 尺寸和包装 |
| 尺寸 | 209.4(长)x149.1(宽）x27.85(厚）mm | Net weight | TBD |
| 包装箱 | 包装箱尺寸 | 层数（层） | 数量/层（片） | 总数量（片） |
| 包装箱 | TBD | TBD | TBD | TBD |
