4.3寸工业串口屏
产品详情

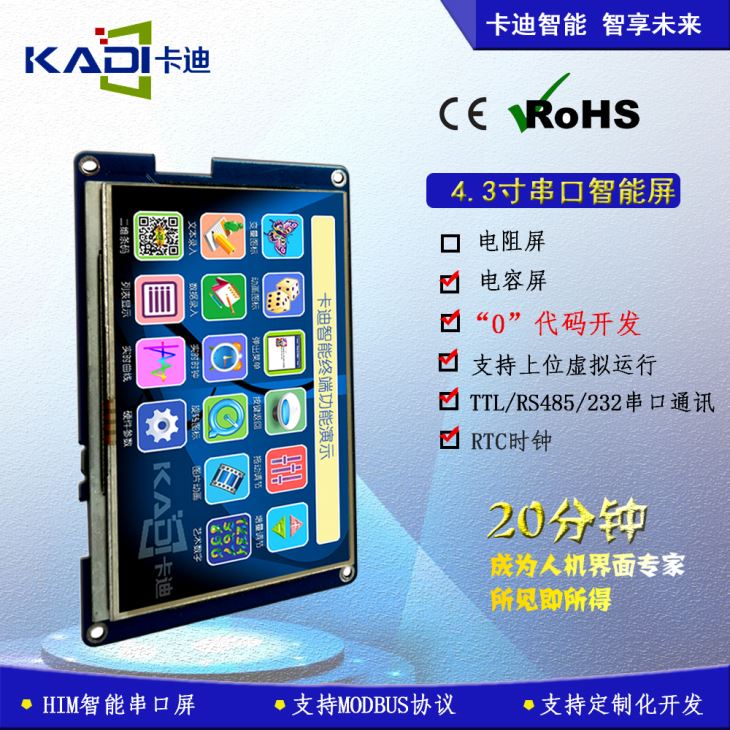

深圳市卡迪智能科技有限公司 4.3寸工业串口屏 KD043HC012BT-480272下载资料
卡迪智控器KPad功能特点:
- 4英寸IPS全面液晶屏幕，全贴合电容触摸面板
- 标准86电气标准，86底盒安装方式
- ARMCortex-A7处理器搭配3D图形化加速器，内置音视频解码
- RS485总线接口，可根据客户协议定制化开发
- 压线端子设计，方便安装
- 配合专用的工具软件，用户可自由定制控制界面、文字表示、控制模式
- 配合多种外围继电器控制设备、调光模式、通讯模式
- 对中央空调、地暖设备、灯光、电动窗帘、升降衣架等实现智能控制、场景控制
| 参数 | 数据 | 描述 |
|---|---|---|
| 颜色 | 64K(65,536)色 | R(5bit)*G(6bit)*B(5bit) |
| 显示尺寸(A.A) | 95.04mm（宽）x 53.86mm（高） | 480 x272 像素模式 |
| 分辨率 | 480 x272 像素模式 | 支持 90 度/180 度/270 度旋转 |
| 背光亮度 | 500nits | 正常使用寿命 30000 小时，100 级亮度调节 |
| 触摸类型 | 单点电容触摸屏 | 支持 4mm 玻璃盖板 |
| 存储器 | 内置 128MB 存储，可通过 TF 卡外扩存储空间 | 内置存储器和 TF 卡均使用 FAT32 文件系统，内置存储器 可根据客户需求扩张到 256MB/1GB |
| RTC | 精度:1 秒/24 小时 | 25℃条件下，电池可保证 3 年以上时间使用 |
| USB(micro)接口 | 作 USB Device 使用 | 用于下载图片，字库，配置文件等到内部存储器 |
| 参数 | 描述 |
|---|---|
| 软件平台 | 卡迪组态开发软件 |
| 软件特性 | 支持多种控件操作 |
| 多种显示特效，如滑动显示，淡入淡出等 | |
| 自定义通信协议内容 | |
| PC 模拟操作，所见即所得 |
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 工作电压 | - | 4.5 | 5/12 | 36 | V |
| 工作电流 | VCC=+5V, 背光亮度最大 | - | 350 | - | mA |
| VCC=+12V, 背光亮度最大 | - | 150 | - | mA | |
| VCC=+5V, 背 光 亮 度 关 闭 ， standby 模式 | - | 80 | - | mA | |
| 串口波特率 | - | 1200 | 115200 | - | Bps |
| 串口模式 | N 8 1 | ||||
| 串口电平 | RS232 | ||||
| 用户连接端子 | 8pin/2.54mm / 6pin/3.81mm | ||||
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 工作温度 | 5V 电压下，湿度 60% | -20 | +25 | +70 | ℃ |
| 存储温度 | - | -30 | +25 | +80 | ℃ |
| 工作湿度 | 25℃ | 10% | 60% | 90% | RH |
| 防护等级 | 接触放电 8KV | ||||
| ESD 防护 | 接触 8KV，空气放电 12KV | ||||
| 其他认证 | RoHS，可根据客户要求过各类安规认证 | ||||
| 序号 | 参数 | 功能 |
| 1 | GND | 地 |
| 2 | A | RS485 信号端口 RS485+ |
| 3 | B | RS485 信号端口 RS485- |
| 4 | RXD | UART 接收端口 |
| 5 | TXD | UART 发送端口 |
| 6 | VIN | 电源输入正极 |
| 序号 | 参数 | 功能 |
| 1 | GND | 地 |
| 2 | GND | 地 |
| 3 | RXD | UART 接收端口 |
| 4 | RXD | UART 接收端口 |
| 5 | TXD | UART 发送端口 |
| 6 | BUSY | 无 |
| 7 | VIN | 电源输入正极 |
| 8 | VIN | 电源输入正极 |
| (以 KD070ER012BT-800480 为例) | |
| KD | 串口系列：KD:卡迪 KADI |
| 070 | 显示尺寸：3 位数字，显示窗口对角线尺寸，070 表示为 7.0 英寸 |
| E | 液晶亮度：E:>=800nits；H:500~800nits；N:<500nits |
| R | 触摸方式：R：电阻触摸；C：电容触摸；N：无触摸 |
| 01 | HMI 系列代码 |
| 2 | 串口方式：0：TTL；2：RS232；4：RS485；5：RS232+RS485；6：RS232+RS485+TTL；E：Internet |
| B | A：带外壳；B：无壳 |
| T | T：工业类 C：消费及商业类 K：特殊要求，如超宽温 (应用分类，查看备注) |
| 800480 | 显示分辨率，800480 代表分辨率为 800*480 |
|
备注： C系列：触摸屏和液晶屏以国内一线品牌为主，未经过老化筛选，成本极具竞争力，适合对品质和成本要求都极其苛刻的商业货高端消费类应用； T系列：工业规格设计和生产，经过100%高温老化筛选，除开人为的物理损伤（比如触摸屏摔破），工业现场应用，年度返修率在千分之五以内； K系列：在T系列设计基础上，通过屏的选择、特殊防护处理或试验筛选等措施，以满足特殊、苛刻的应 用需求； |
|
| 尺寸和包装 | ||||
| 尺寸 | 122.0(长)x80.0(宽）x9.95(厚）mm | Net weight | TBD | |
| 包装箱 | 包装箱尺寸 | 层数（层） | 数量/层（片） | 总数量（片） |
| 包装箱 | TBD | TBD | TBD | TBD |
